Forzado Permanente variables TIA Portal v12

Forzado Permanente entradas y salidas

S7-300 con Simulador PLCSIM



más abajo está con el PLC REAL





Ejemplo:

¿Cómo forzar las entradas y salidas de un PLC S7-300 mediante TIA Portal?



Con el proyecto abierto y elegida la CPU...

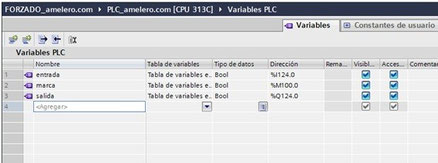

1. Creamos las variables: una entrada, una salida y una marca.

crear variables tia portal

2. Ahora un esquema sencillo, donde la entrada o la marca activarán la salida.

kop tia portal

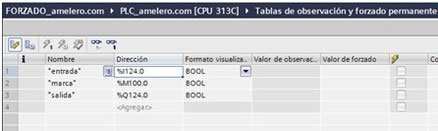

3. Creamos una tabla de observación

tablas de observación y forzado permanente
agregar tabla obervación

4. Ahora, una tabla de forzado permanente.

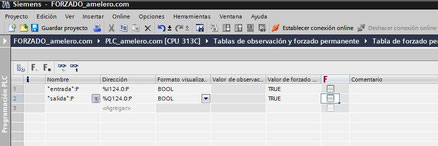

forzado permanente

5. Iniciar el PLCSIM y poner en RUN-P





6. Establecer conexión online





7. Guardar, compilar y cargar

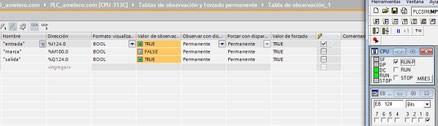

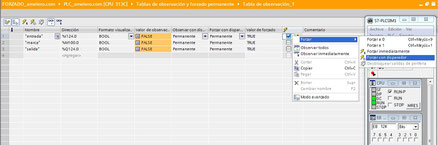

8. Volvemos a la tabla de observación



observación PLCSIM

9. Seleccionamos la variable que queremos forzar. Forzar con disparador.

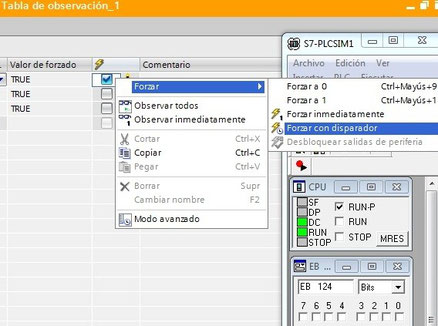

forzar con disparador

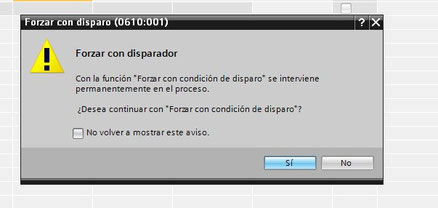

aceptar forzar con disparador tia portal v12

10. Aceptamos "Forzar con condición de disparo"

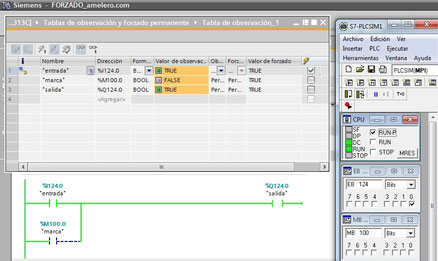

11. Obervamos en el PLCSIM como ha forzado la entrada I124.0.

También se observa en el propio esquema de contactos en verde,...

forzar entrada

12. Ahora probamos a forzar la salida Q124.0

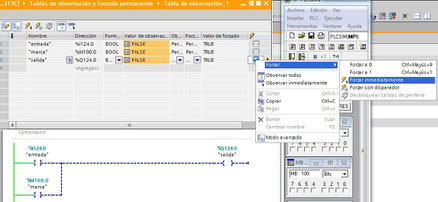

forzar salida tia portal

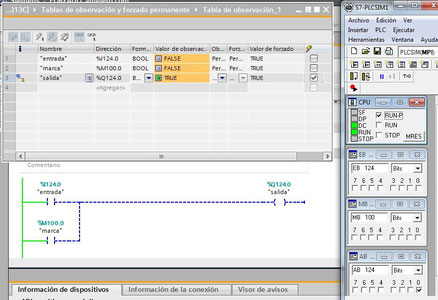

13. Ahora hemos forzado la salida, pero en el esquema de contactos nos podemos comprobarlo, porque no pasa corriente desde la entrada a la salida...

Se tiene que comprobar con el PLCSIM, o con el propio Autómata.

forzado salida tia portal

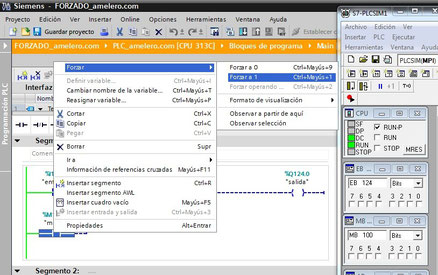

14. También podemos forzar las marcas, aunque en la siguiente imagen muestro una forma más sencilla y rápida. OJO SIEMPRE en RUN-P

Botón derecho encima de la marca....

forzar marca tia portal

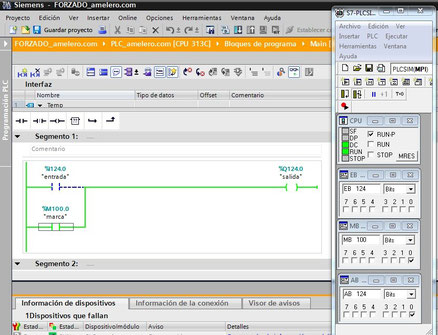

forzado marcas tia portal





Forzado Permanente entradas y salidas

S7-300 con el PLC-Autómata



Punto 1 a 4 igual que con PLCSIM



5. Conectamos la CPU del Autómata al PC.





6. Establecer conexión online





7. Guardar, compilar y cargar





8. Poner selector en  RUN-P.  Algunas CPU 3XX no tiene RUN-P, entonces nos deben permitir forzar en RUN.

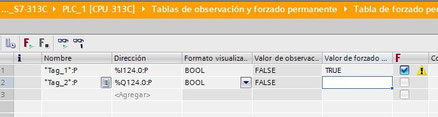

9. Seleccionamos la variable que queremos forzar. Le damos el valor de forzado 0 o 1, FALSE o TRUE.

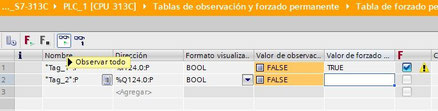

10. Pulsamos el icono de gafas

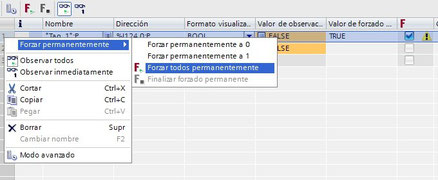

11. Seleccionamos la variable (entrada o salida) que queremos forzar. Botón decrecho, Forzar permanentemente,...



Podemos forzar sólo una variables o varias a la vez, o ir añadiedo forzados de variables.

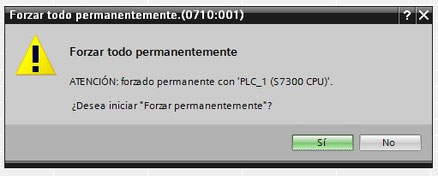

12. Aceptamos, SI



13. Nos ha forzado la entrada, como se ve observa en la siguiente imagen. En el margen derecho del programa no indica en "Panel de mando de control" FORCE en amarillo y en la CPU REAL también se ha iluminado el led FRCE. Hemos realziado un forzado permanente.

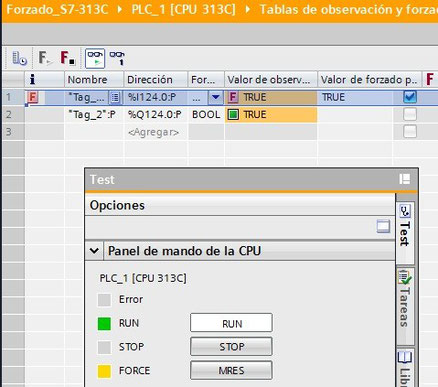

forzado permanente cpu simatic s7-3xx



14. HEMOS FORZADO PERMANENTEMENTE.  Si  ahora desconectamos el PLC REAL del PC, el PLC seguirá FORZADO....



15. Si queremos finalizar el forzado... botón derecho, "Forzar Permanentemente", "Finalizar forzado permanente"



16. OJO. Cuando seleccionamos Finalizar forzado permanente, finalizar todos los forzados a la vez

17. Para forzar y finalizar forzado, también podemos utilizar los iconos:
