FACTORY I/O CON S7-PLCSIM v13 o superior



Para empezar necesitamos el siguiente software instalado:

Factory I/O

        TIA Portal v13, v14, v15

        S7-PLCSIM v13, v14, v15



Procedimiento:



1. Abrir archivo de TIA Portal

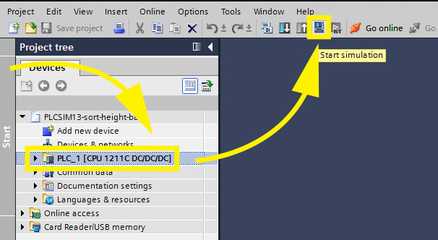

2. Iniciar la simulación presionando el botón Iniciar simulación .

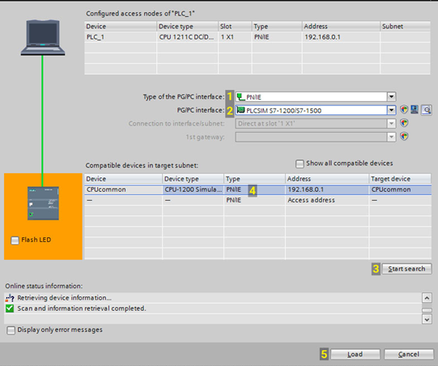

3. Elegir PN / IE (1) como tipo de interfaz PG / PC y en la interfaz PG / PC seleccione PLCSIM S7-1200 / S7-1500 (2).



4. Presione Iniciar búsqueda (3).



5. Cuando finalice el escaneo, seleccione el dispositivo (4) y presione Cargar (5).



6. En S7-PLCSIM, seleccione EJECUTAR para configurar la CPU en modo de ejecución.

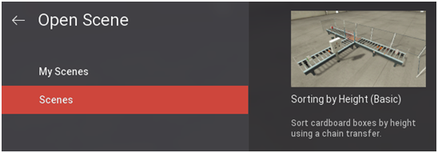

7. Iniciar FACTORY I / O , presionar Ctrl + O , seleccionar  Escenas en el panel izquierdo.

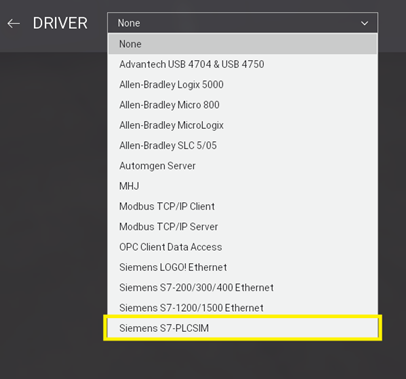

8. Presionar F4 para abrir la ventana del controlador. Seleccionar Siemens S7-PLCSIM en la lista desplegable de controladores.

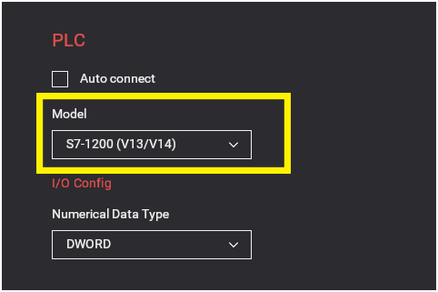

9. Abrir el Panel de configuración del controlador haciendo clic en CONFIGURACIÓN . Asegurarse de que S7-1200 esté seleccionado en la lista desplegable Modelo .

10. Presionar Esc para regresar a la ventana del controlador.

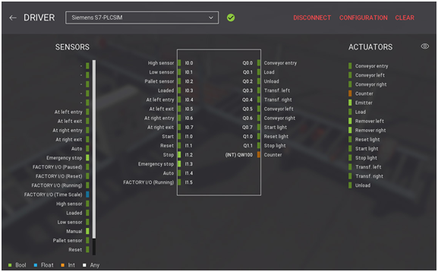

Hacer clic en CONECTAR para conectarse al PLC. Una conexión exitosa se indica mediante un icono verde al lado del controlador seleccionado, así como al lado del nombre del controlador que se muestra en la barra de estado.



11. Cambiar al modo Run y a JUGAR.
